Calzado Antiestático en Plantas Electrónicas: Prevención ESD y Casos de Uso

La Importancia Crítica del Calzado Antiestático en la Industria Electrónica

En el vertiginoso mundo de la fabricación de componentes electrónicos, la protección contra la Descarga Electrostática (ESD) no es una opción, es una necesidad imperativa. Una descarga electrostática, aunque imperceptible para el ser humano, puede tener consecuencias devastadoras para los delicados circuitos integrados y semiconductores. La acumulación de carga estática en el cuerpo de un operario puede alcanzar miles de voltios, y un contacto accidental con un componente sensible puede resultar en un fallo latente o una degradación inmediata del dispositivo. Es aquí donde el calzado antiestático juega un papel fundamental como una de las primeras líneas de defensa en la creación de un entorno de trabajo seguro y libre de ESD.

¿Qué es la Descarga Electrostática (ESD) y Por Qué es un Problema en la Electrónica?

La ESD es el flujo repentino de electricidad entre dos objetos con diferente potencial electrostático, causado por el contacto, la ruptura dieléctrica o la inducción. En las plantas de ensamblaje electrónico, diversos factores contribuyen a la generación de cargas estáticas:

• Fricción (Efecto Triboeléctrico): El movimiento de personas, equipos y materiales dentro de la planta genera fricción, lo que provoca la transferencia de electrones y la acumulación de carga. Caminar sobre ciertos tipos de pisos, el roce de la ropa o el movimiento de componentes en cintas transportadoras son ejemplos comunes.
• Baja Humedad Relativa: El aire seco facilita la acumulación de cargas estáticas, ya que la humedad actúa como un disipador natural de la electricidad. Las condiciones ambientales controladas en muchas plantas pueden, paradójicamente, aumentar el riesgo de ESD si no se gestionan adecuadamente.
• Materiales Aislantes: El uso de materiales sintéticos en la ropa, el embalaje y los propios componentes puede exacerbar el problema, ya que no permiten la disipación natural de las cargas.

Los efectos de la ESD en los componentes electrónicos pueden ser:

• Daño Catastrófico: La descarga puede destruir completamente el componente, haciéndolo inservible.
• Daño Latente: La descarga puede no destruir el componente inmediatamente, pero debilita su estructura interna, lo que lleva a fallos prematuros o un rendimiento degradado a lo largo del tiempo. Esto es particularmente peligroso ya que el componente puede pasar las pruebas iniciales y fallar en el campo, generando costos de garantía y daño a la reputación.

El Rol del Calzado Antiestático en la Cadena de Protección ESD

El calzado antiestático es un componente esencial del Equipo de Protección Personal (EPP) en entornos sensibles a la ESD. Su función principal es disipar de manera segura las cargas electrostáticas acumuladas en el cuerpo del operario hacia el suelo, previniendo así la formación de potenciales peligrosos. Esto se logra mediante el uso de materiales conductores o disipativos en la suela y, a menudo, en la plantilla y el resto del calzado.

Principios de Funcionamiento del Calzado Antiestático

El calzado antiestático funciona creando un camino conductor controlado desde el pie del usuario hasta el suelo. Los materiales utilizados deben tener una resistencia eléctrica específica, generalmente en el rango de 10^5 a 10^9 ohmios (según las normas aplicables como la IEC 61340-5-1). Este rango asegura que las cargas se disipen de manera continua y segura, sin ser ni demasiado rápidas (lo que podría generar chispas) ni demasiado lentas (lo que permitiría la acumulación de carga).

Materiales y Construcción

La efectividad del calzado antiestático depende en gran medida de los materiales utilizados en su fabricación y su diseño:

• Suelas: Tradicionalmente, se han utilizado compuestos de caucho o PVC con aditivos conductores. Sin embargo, es crucial considerar la durabilidad y la resistencia de estos materiales a factores ambientales y de uso. El hule, especialmente aquel formulado con acrilonitrilo (Nitrile Rubber), es una excelente opción debido a su inherente resistencia a la abrasión, aceites y su capacidad para mantener propiedades disipativas a lo largo del tiempo. A diferencia de algunos plásticos, el hule es un material robusto y confiable, similar al que se utiliza en las llantas de los automóviles para garantizar tracción y durabilidad. Otro material recomendado es el RANIL o elastómero, que son polímeros sintéticos compactos diseñados para ofrecer resistencia a la hidrólisis y propiedades eléctricas controladas.
• Plantillas: Las plantillas deben ser de materiales que no acumulen carga y que permitan la disipación. Es fundamental evitar materiales como el poliuretano (PU) en las plantillas. El PU es susceptible a la hidrólisis, un proceso de degradación química que ocurre en presencia de humedad, lo que puede hacer que la suela se deshaga con el tiempo. Además, las plantillas de PU, aunque puedan parecer cómodas inicialmente, tienden a deformarse con el uso, alterando la pisada y creando puntos de presión. Más preocupante aún es su propensión a acumular humedad y favorecer el crecimiento de hongos, lo que representa un riesgo para la higiene y la salud del usuario.
• Partes Superiores: Las partes superiores del calzado deben ser de materiales que no generen carga estática. En entornos de alta exigencia, se prefieren materiales como el cuero o lonetas de alta densidad, que son menos propensos a la triboelectricidad que muchos sintéticos.
• Construcción: La conexión entre la suela, la plantilla y la parte superior debe ser robusta y conductora para asegurar un camino continuo para la disipación de carga.

Normativas y Estándares Relevantes

La protección contra ESD está regida por diversas normativas internacionales y sectoriales. La norma más ampliamente reconocida es la IEC 61340-5-1, que establece los requisitos para la protección de dispositivos electrónicos contra fenómenos electrostáticos. Esta norma define los parámetros de resistencia eléctrica para el calzado antiestático, así como los procedimientos de prueba y los criterios de aceptación. Otras normativas, como las de la ANSI (American National Standards Institute), también abordan aspectos de la protección ESD.

Es crucial que el calzado cumpla con los requisitos de resistencia especificados para garantizar una disipación efectiva. Un calzado que no cumple con estas especificaciones puede dar una falsa sensación de seguridad, dejando los componentes vulnerables a daños.

Casos de Uso y Aplicaciones en Plantas de Ensamblaje Electrónico

El calzado antiestático es indispensable en prácticamente todas las áreas de una planta de ensamblaje electrónico donde se manipulan componentes sensibles a la ESD. Los casos de uso más comunes incluyen:

1. Líneas de Producción y Ensamblaje

En las líneas de montaje, donde los operarios manipulan constantemente placas de circuito impreso (PCBs), microprocesadores y otros componentes delicados, el calzado antiestático es esencial. Cada movimiento, cada paso, puede generar carga. El calzado disipa estas cargas, previniendo daños durante la soldadura, la inserción de componentes y las pruebas iniciales.

2. Áreas de Pruebas y Control de Calidad

Incluso durante las fases de prueba y control de calidad, los componentes y ensamblajes están expuestos al riesgo de ESD. El personal que opera equipos de prueba, realiza inspecciones visuales o manipula dispositivos para su verificación debe usar calzado antiestático para proteger los productos que están siendo evaluados.

3. Laboratorios de Investigación y Desarrollo (I+D)

En I+D, donde se trabaja con prototipos y se experimenta con nuevas tecnologías, la protección contra ESD es igualmente crítica. Los ingenieros y técnicos que diseñan, construyen y prueban nuevos circuitos deben operar en un entorno controlado donde el calzado antiestático es un requisito básico.

4. Áreas de Almacenamiento y Logística de Componentes Sensibles

Los almacenes donde se guardan componentes sensibles a la ESD también deben contar con medidas de protección. El personal que mueve inventario, prepara pedidos o gestiona el stock debe usar calzado antiestático para evitar la descarga de los componentes almacenados, especialmente si se encuentran en embalajes no protectores o si el suelo del almacén no es inherentemente disipativo.

5. Salas Limpias (Cleanrooms)

En las salas limpias, donde se requiere un control estricto de partículas y contaminación, el calzado antiestático a menudo se combina con otras propiedades de vestimenta para salas limpias. La capacidad de disipar carga es crucial, ya que la baja humedad y los materiales utilizados en estas áreas pueden aumentar el riesgo de ESD.

Consideraciones Adicionales para la Selección de Calzado Antiestático

La elección del calzado antiestático adecuado va más allá de la simple resistencia eléctrica. Se deben considerar otros factores para garantizar la seguridad, la comodidad y la durabilidad:

Comodidad y Ergonomía

Los operarios pasan largas horas de pie o caminando. Un calzado incómodo puede llevar a la fatiga, reducir la productividad y, en última instancia, a que los trabajadores no utilicen el calzado correctamente. Es importante que el calzado sea ergonómico, ofrezca buen soporte y amortiguación. Sin embargo, esta comodidad no debe comprometer la integridad antiestática. Por ello, se deben priorizar materiales de suela y plantilla que sean duraderos y mantengan sus propiedades disipativas sin degradarse. El uso de materiales como el hule o el RANIL/elastómero en la suela, en lugar de poliuretano propenso a la hidrólisis, contribuye significativamente a la longevidad y fiabilidad del calzado.

Durabilidad y Resistencia

El calzado antiestático debe ser capaz de soportar las condiciones de trabajo diarias, incluyendo la abrasión, el contacto con productos químicos (si aplica) y el uso continuo. Un calzado que se desgasta rápidamente pierde su capacidad disipativa y requiere reemplazo frecuente, lo que aumenta los costos a largo plazo. Materiales como el hule de alta calidad son conocidos por su excepcional durabilidad, similar a la de los neumáticos de un vehículo, lo que garantiza una protección prolongada.

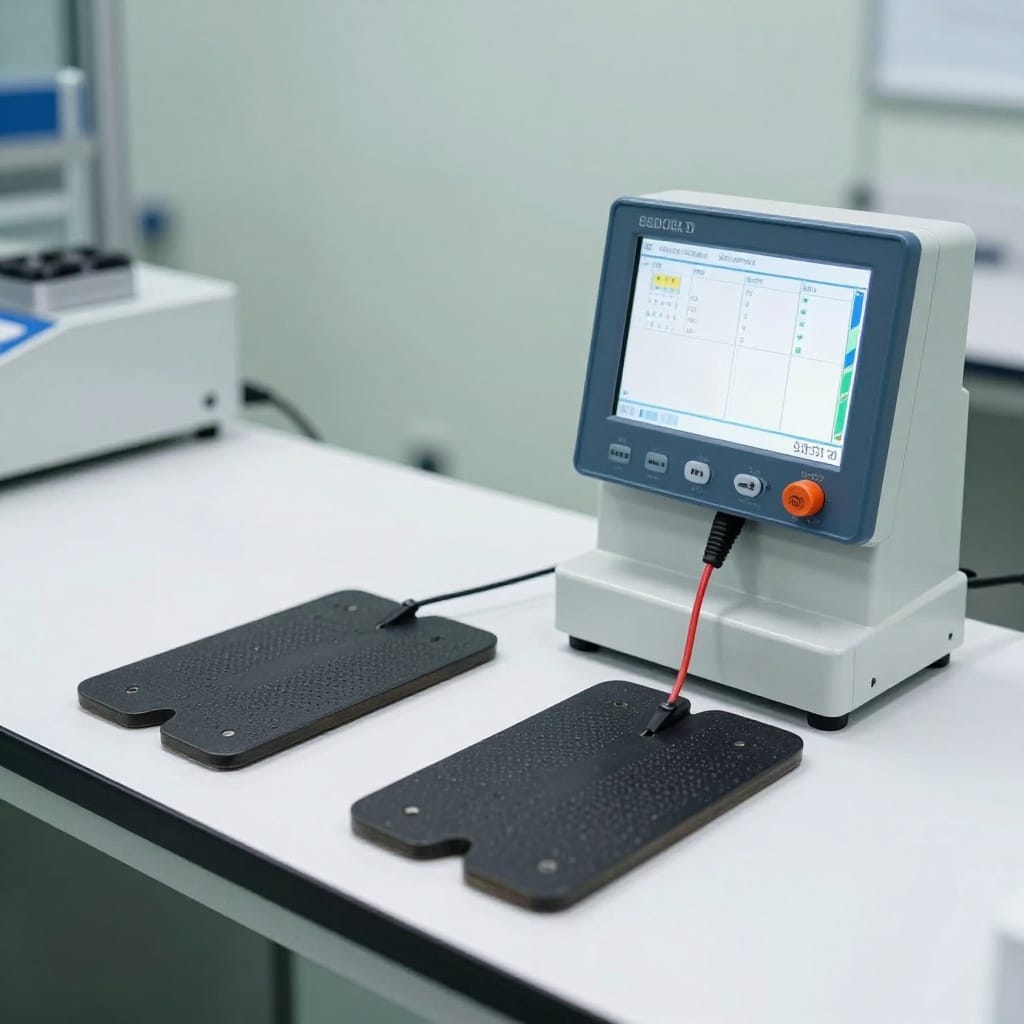

Mantenimiento y Pruebas Periódicas

Para asegurar que el calzado antiestático mantiene sus propiedades disipativas, es fundamental implementar un programa de pruebas periódicas. Las normas como la IEC 61340-5-1 especifican la frecuencia y los métodos de prueba. Estas pruebas verifican la resistencia eléctrica del calzado y aseguran que sigue cumpliendo con los requisitos de seguridad. Un programa de mantenimiento adecuado también incluye la limpieza regular del calzado para evitar la acumulación de suciedad o contaminantes que puedan interferir con la disipación de carga.

Resistencia a Otros Peligros

Dependiendo del entorno de trabajo específico, el calzado antiestático puede necesitar ofrecer protección adicional contra otros peligros, como:

• Puntas de acero o composite: Para proteger contra impactos y aplastamientos.
• Resistencia a perforaciones: Para proteger contra objetos punzantes en el suelo.
• Resistencia a resbalones: Suelas diseñadas para ofrecer tracción en superficies húmedas o aceitosas.
• Resistencia química: En entornos donde se manejan solventes o productos químicos agresivos.

Es importante seleccionar un calzado que cumpla con los requisitos antiestáticos y, al mismo tiempo, ofrezca la protección necesaria contra otros riesgos laborales.

Conclusión: Una Inversión Esencial en la Seguridad Electrónica

El calzado antiestático no es simplemente un accesorio de seguridad; es una inversión crítica en la integridad de los productos electrónicos y en la eficiencia operativa de las plantas de ensamblaje. Al prevenir los daños por ESD, se reducen las pérdidas de componentes, se minimizan los costos de garantía y se asegura la fiabilidad de los productos finales. La selección de calzado fabricado con materiales duraderos y confiables, como el hule o el RANIL/elastómero, y la evitación de materiales propensos a la degradación como el poliuretano, son pasos fundamentales para garantizar una protección electrostática efectiva y a largo plazo. Implementar programas de pruebas y mantenimiento asegura que esta barrera de protección permanezca intacta, salvaguardando la delicada tecnología que impulsa nuestro mundo moderno.
