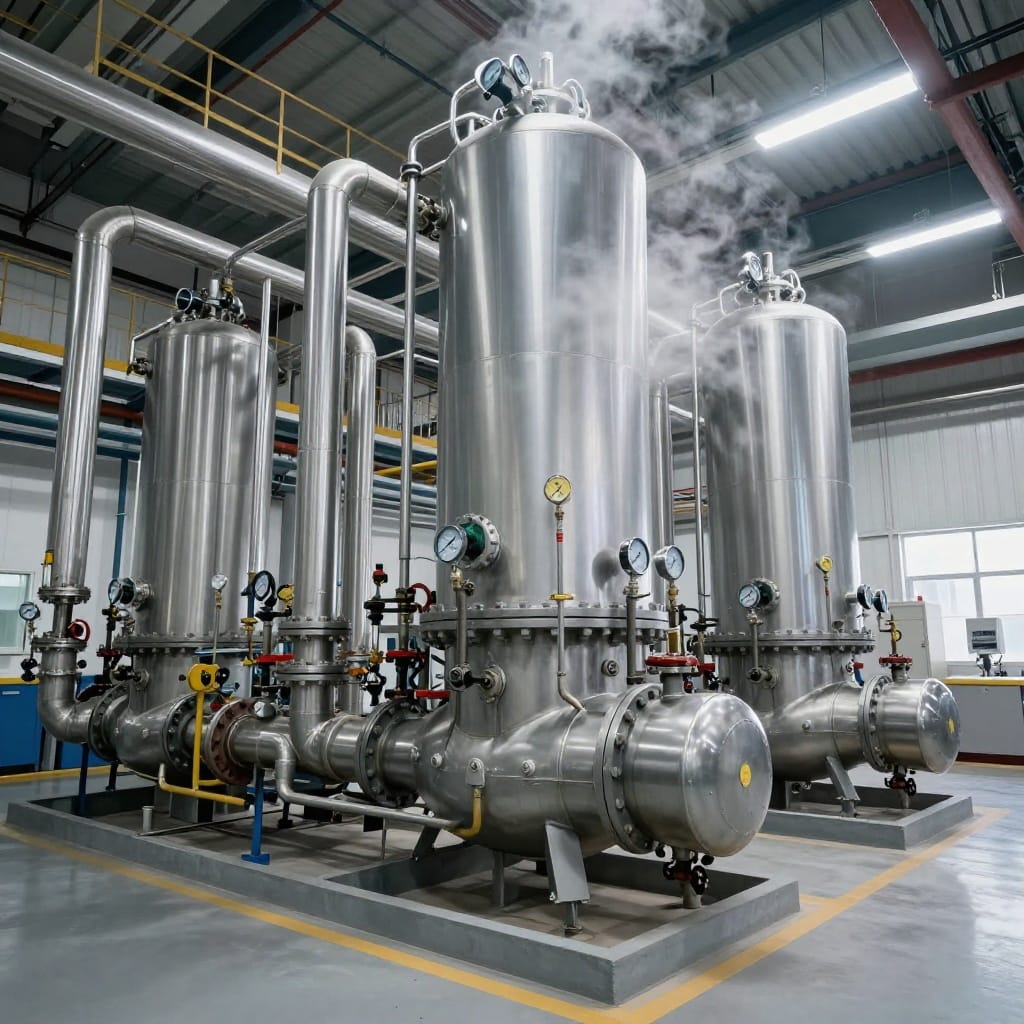

Control de Calidad y Seguridad: Entendiendo la NOM-020-STPS-2011 para Calderas y Recipientes a Presión

Como experto técnico senior, profundizaremos en la NOM-020-STPS-2011, un pilar fundamental para la operación segura y eficiente de calderas y recipientes a presión en México. Desentrañaremos sus requisitos, implicaciones y las mejores prácticas para garantizar la integridad y la protección del personal.

Introducción: La Importancia Crítica de la Seguridad en Sistemas a Presión

En el vasto panorama industrial, la presencia de calderas y recipientes a presión es casi ubicua. Desde la generación de energía en plantas termoeléctricas hasta los procesos químicos, pasando por la esterilización en hospitales y la producción de alimentos y bebidas, estos equipos son la columna vertebral de innumerables operaciones. Sin embargo, la naturaleza misma de operar bajo presión introduce riesgos inherentes significativos. Una falla en un sistema a presión, ya sea una caldera o un recipiente, puede tener consecuencias catastróficas: explosiones, fugas de sustancias peligrosas, incendios y, lo más trágico, pérdidas de vidas humanas y daños materiales devastadores.

Es precisamente esta criticidad la que subraya la necesidad de un marco regulatorio robusto y una implementación rigurosa de prácticas de control de calidad y seguridad. En México, la Norma Oficial Mexicana NOM-020-STPS-2011, 'Recipientes a presión, recipientes criogénicos y generadores de vapor o calderas - Funcionamiento - Condiciones de Seguridad', se erige como la piedra angular para asegurar que estos sistemas operen dentro de parámetros seguros, minimizando los riesgos y protegiendo a trabajadores, instalaciones y al medio ambiente.

Este artículo está diseñado para ofrecer una comprensión profunda de la NOM-020-STPS-2011, dirigido a ingenieros, técnicos, responsables de seguridad, gerentes de planta y cualquier profesional involucrado en el ciclo de vida de calderas y recipientes a presión. Abordaremos desde los conceptos más básicos hasta los detalles técnicos específicos, ofreciendo explicaciones claras y aplicables para fomentar una cultura de seguridad proactiva.

Navegando la NOM-020-STPS-2011: Alcance y Objetivos

¿Qué Cubre la Norma?

La NOM-020-STPS-2011 abarca una amplia gama de equipos y operaciones. Su alcance se define principalmente por el tipo de equipo y las condiciones de operación. En términos generales, la norma aplica a:

• Generadores de vapor o calderas: Dispositivos diseñados para generar vapor mediante la aplicación de calor al agua. Esto incluye calderas pirotubulares, acuotubulares, de paso, y otras configuraciones comunes en la industria.

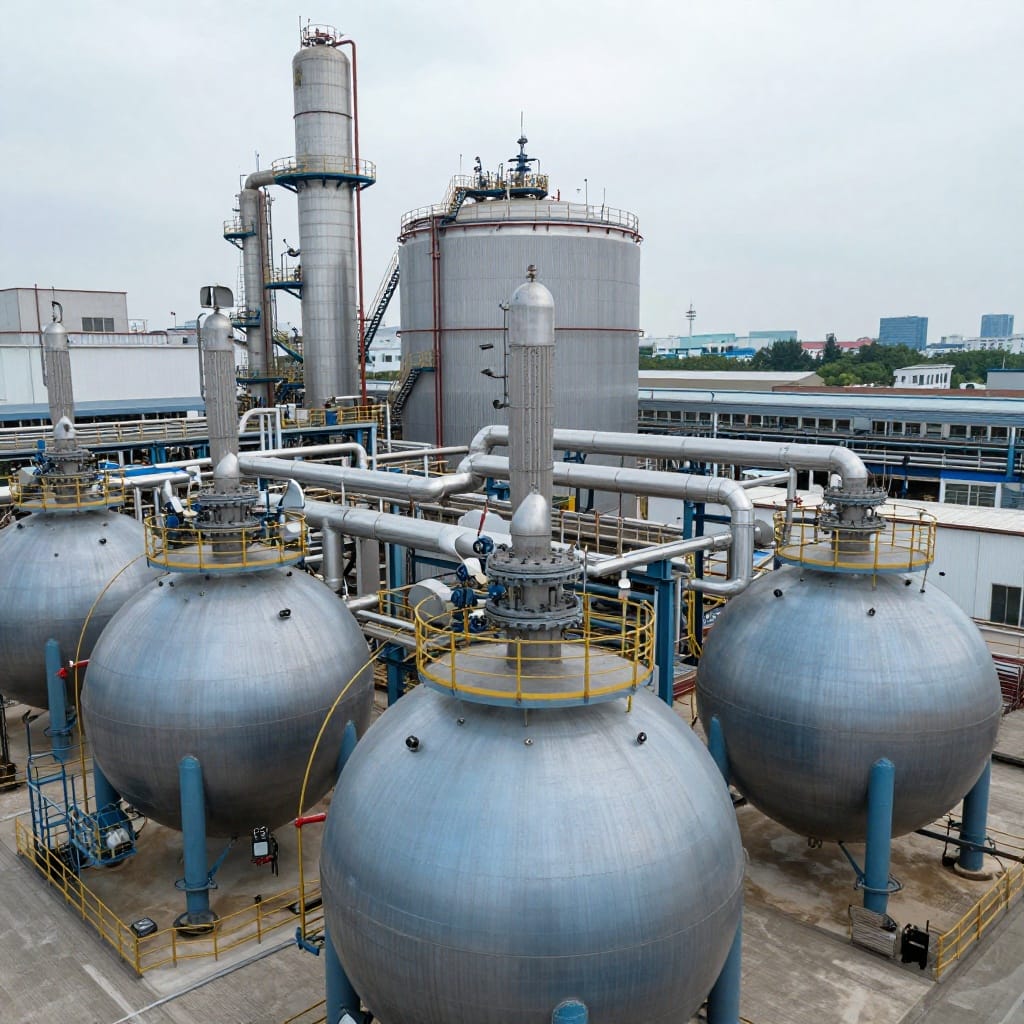

• Recipientes a presión: Contenedores diseñados para almacenar o contener fluidos (líquidos o gases) a una presión diferente a la atmosférica. Esto incluye tanques de almacenamiento, reactores, intercambiadores de calor, y otros equipos que operan bajo presión.
• Recipientes criogénicos: Recipientes diseñados para almacenar fluidos a temperaturas extremadamente bajas (por debajo de -183 °C o -297 °F), como el nitrógeno líquido o el oxígeno líquido.

La norma establece los requisitos mínimos de seguridad para el diseño, fabricación, instalación, operación, mantenimiento y desmantelamiento de estos equipos. El objetivo primordial es prevenir accidentes y proteger la integridad física de los trabajadores y las instalaciones.

El Corazón de la Norma: Prevención y Control

Los objetivos de la NOM-020-STPS-2011 se centran en la prevención de fallas. Esto se logra a través de varios pilares:

• Diseño y Fabricación Seguros: Asegurar que los equipos se diseñen y fabriquen según normas reconocidas internacionalmente y especificaciones técnicas adecuadas para las condiciones de operación.
• Instalación Correcta: Garantizar que los equipos se instalen de manera que se mantenga su integridad estructural y se cumplan los requisitos de seguridad operativa.
• Operación Segura: Establecer procedimientos operativos claros, capacitación del personal y supervisión adecuada para minimizar los errores humanos y las condiciones inseguras.
• Mantenimiento Preventivo y Predictivo: Implementar programas de mantenimiento regulares para identificar y corregir posibles fallas antes de que ocurran.
• Inspecciones Periódicas y Verificaciones: Realizar inspecciones rigurosas para evaluar el estado de los equipos y asegurar el cumplimiento de los requisitos de seguridad.

Requisitos Clave de la NOM-020-STPS-2011: Un Análisis Detallado

La NOM-020-STPS-2011 es una norma extensa y detallada. Aquí desglosamos algunos de sus requisitos más importantes, aplicando tanto un enfoque de sentido común como técnico:

1. Diseño y Fabricación: La Base de la Seguridad

Sentido Común:

Imaginemos construir una casa. No usaríamos materiales débiles ni planos improvisados para una estructura que debe soportar el peso de un techo y resistir vientos fuertes. De manera similar, un recipiente a presión o una caldera debe diseñarse y construirse con materiales adecuados y planos detallados para soportar las fuerzas internas y externas a las que estará sometido.

Técnico:

La norma exige que los recipientes y calderas se diseñen y fabriquen de acuerdo con códigos y estándares reconocidos, como el ASME Boiler and Pressure Vessel Code (BPVC), API, o normas europeas equivalentes. Esto implica:

• Selección de Materiales: Los materiales deben tener la resistencia adecuada a la presión, temperatura y al fluido contenido, considerando la corrosión y otros factores ambientales. Se deben utilizar aceros al carbono, aceros inoxidables, aleaciones especiales, etc., según las especificaciones. La trazabilidad de los materiales es crucial.
• Cálculo de Espesores: Los espesores de las paredes, domos y otros componentes críticos deben calcularse para soportar las presiones de diseño y operación, aplicando factores de seguridad adecuados. El cálculo considera la resistencia del material, la corrosión esperada y las tensiones mecánicas.
• Diseño de Juntas y Soldaduras: Las uniones soldadas son puntos críticos. La norma requiere que se utilicen procedimientos de soldadura calificados (WPS) y soldadores certificados (WPQ) para asegurar la integridad de las soldaduras. Se deben realizar pruebas no destructivas (NDT) como radiografía, ultrasonido, líquidos penetrantes y partículas magnéticas para verificar la calidad de las soldaduras.
• Dispositivos de Seguridad: Deben incluirse válvulas de seguridad o discos de ruptura dimensionados correctamente para aliviar la presión en caso de sobrepresión, previniendo fallas catastróficas.

2. Instalación y Ubicación: Un Entorno Controlado

Sentido Común:

No instalaríamos un horno de alta potencia justo al lado de materiales inflamables, ni en un lugar donde su calor pueda afectar a las personas. La ubicación y la instalación deben ser lógicas y seguras.

Técnico:

La norma especifica requisitos para la instalación, incluyendo:

• Espacio Libre y Ventilación: Asegurar suficiente espacio alrededor del equipo para facilitar la operación, el mantenimiento y, crucialmente, para evacuar en caso de emergencia. La ventilación adecuada es vital, especialmente para equipos que generan calor o que operan con gases combustibles.
• Cimentación y Soporte: El equipo debe estar firmemente anclado y soportado para evitar movimientos, vibraciones excesivas o deformaciones que comprometan su integridad estructural.
• Conexiones y Tuberías: Las tuberías de entrada y salida, así como las líneas de servicio (vapor, agua, combustible, instrumentación), deben diseñarse e instalarse de acuerdo con estándares, considerando las presiones, temperaturas y la compatibilidad de materiales. Las juntas, bridas y válvulas deben ser adecuadas.
• Sistemas de Detección y Alarma: En muchos casos, se requieren sistemas para detectar fugas, incendios o condiciones de operación anómalas, activando alarmas para alertar al personal.

Las instalaciones eléctricas asociadas a calderas y recipientes a presión deben cumplir con la NOM-022-STPS-2015 para minimizar riesgos de arco eléctrico y explosiones.

3. Operación Segura: El Factor Humano y Procedimental

Sentido Común:

Si un coche tiene muchas luces e indicadores en el tablero, es porque necesitamos saber cómo está funcionando. Del mismo modo, en una caldera o recipiente, debemos tener una idea clara de qué está pasando para poder reaccionar ante cualquier problema.

Técnico:

La operación segura se basa en:

• Manuales de Operación: Cada equipo debe contar con un manual claro y detallado que describa los procedimientos normales de arranque, operación y paro, así como los procedimientos de emergencia.
• Personal Capacitado: Los operadores deben estar debidamente capacitados y calificados para operar el equipo específico. La capacitación debe cubrir los principios de operación, los riesgos asociados, los procedimientos de seguridad y las acciones a tomar en caso de emergencia. La norma exige evidencia de esta capacitación.

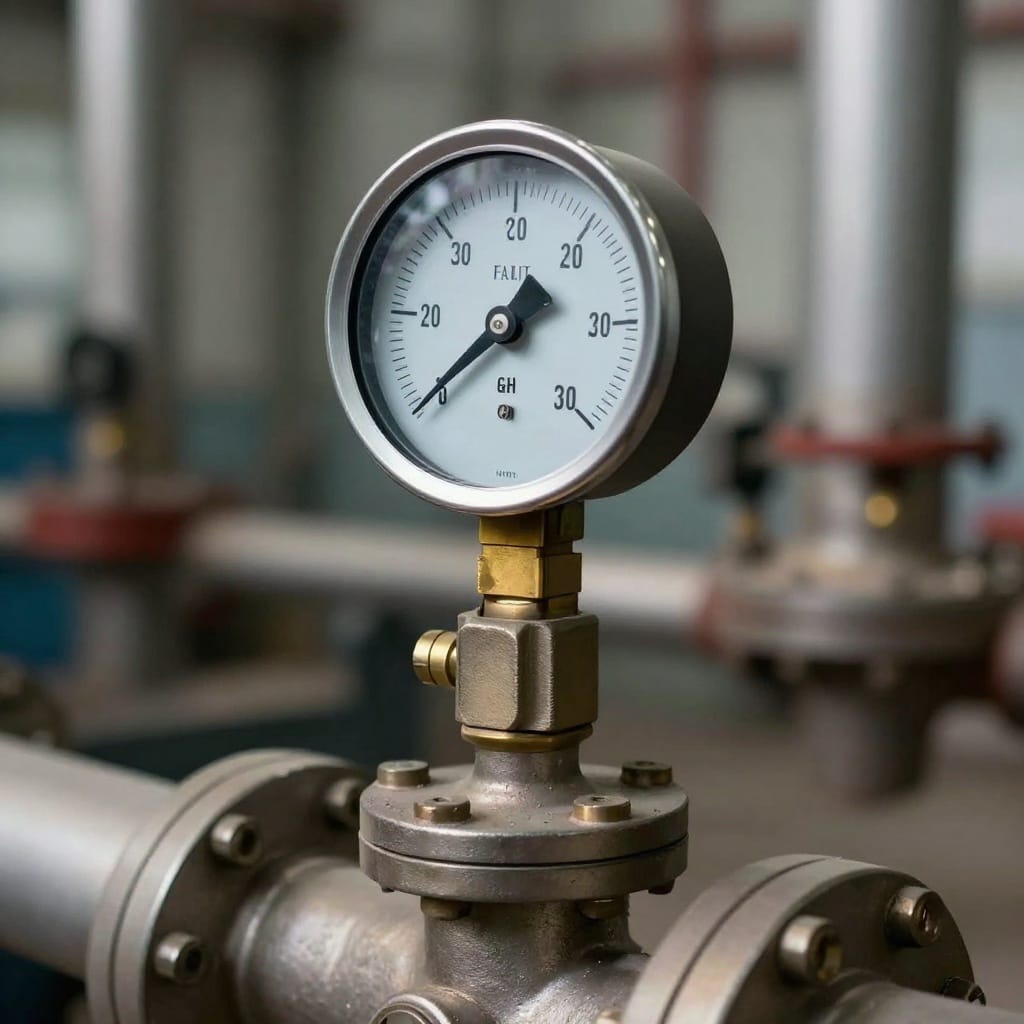

• Monitoreo y Control: Los parámetros de operación (presión, temperatura, nivel de agua, etc.) deben ser monitoreados continuamente utilizando instrumentos confiables. Los sistemas de control automático y las interlock de seguridad son esenciales para mantener el equipo dentro de los límites de diseño.
• Bitácoras de Operación: Se deben mantener registros precisos de las operaciones diarias, las lecturas de los instrumentos, las anomalías observadas y las acciones correctivas tomadas. Estas bitácoras son vitales para el análisis de tendencias y la detección temprana de problemas.
• Análisis de Riesgos: Antes de poner en operación un equipo o sistema, se deben realizar análisis de riesgos para identificar peligros potenciales y establecer medidas de control.

4. Mantenimiento y Verificaciones: Asegurando la Longevidad y la Integridad

Sentido Común:

Un coche necesita cambios de aceite, revisiones de frenos y neumáticos. Si descuidamos esto, el coche puede fallar de forma peligrosa. Lo mismo ocurre con los equipos industriales; requieren cuidado constante.

Técnico:

La norma impone la obligación de establecer y ejecutar programas de mantenimiento:

• Programa de Mantenimiento: Debe existir un programa documentado que incluya inspecciones visuales, pruebas funcionales de dispositivos de seguridad (válvulas de alivio, interlocks), limpieza, lubricación y reparaciones. El programa debe basarse en las recomendaciones del fabricante, la experiencia operativa y los resultados de las inspecciones.

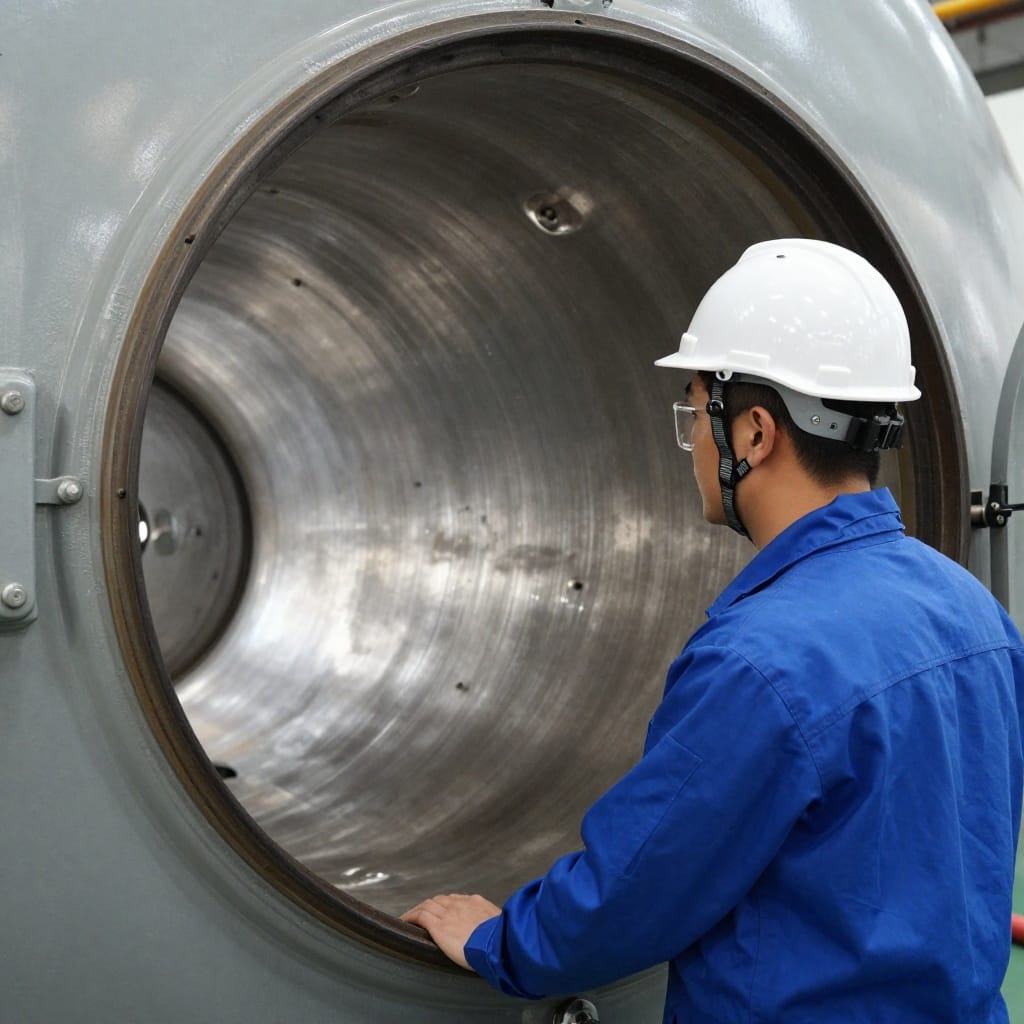

• Inspecciones Internas y Externas: La norma especifica la frecuencia y el tipo de inspecciones. Las inspecciones internas (cuando el equipo está vacío y limpio) permiten evaluar el estado de la superficie interna, detectar corrosión, erosión o depósitos. Las inspecciones externas evalúan el estado de la carcasa, las soldaduras visibles, el aislamiento y los componentes externos.
• Pruebas de Presión (Hidrostáticas o Neumáticas): Periódicamente, o después de reparaciones importantes, se pueden requerir pruebas de presión para verificar la integridad estructural. La prueba hidrostática (con agua) es generalmente preferida por su seguridad. La prueba neumática (con aire o gas) es más riesgosa y se reserva para casos donde el agua no es viable.
• Evaluación de Integridad: Basado en las inspecciones y pruebas, se debe realizar una evaluación de la integridad del equipo para determinar su vida útil restante y las acciones necesarias para su continuidad operativa segura.
• Documentación del Mantenimiento: Todos los trabajos de mantenimiento, reparaciones e inspecciones deben quedar debidamente registrados.

Los trabajos de mantenimiento eléctrico de estos sistemas deben guiarse por la NOM-029-STPS-2011 para proteger al personal técnico.

5. Placa de Identificación y Documentación Técnica

Sentido Común:

Una receta de cocina tiene los ingredientes y las instrucciones; una caja de herramientas tiene etiquetas para saber qué hay dentro. Un equipo industrial necesita tener información vital claramente visible y a mano.

Técnico:

La norma exige que los equipos cuenten con una placa de identificación permanente y legible, que contenga al menos:

• Nombre del fabricante.
• Año de fabricación.
• Presión de diseño.
• Temperatura de diseño.
• Capacidad (volumen o área de transferencia de calor).
• Materiales de construcción.
• Número de serie o de placa.
• Nombre del estándar o código de diseño.

Además, se debe mantener la documentación técnica completa, que incluye planos de diseño, especificaciones de materiales, reportes de pruebas de fabricación, manuales de operación y mantenimiento, y los reportes de inspecciones periódicas.

Responsabilidades y Cumplimiento: Un Enfoque Colaborativo

La NOM-020-STPS-2011 establece claramente las responsabilidades, involucrando a:

• El Patrón (Empleador): Es el principal responsable de cumplir con todos los requisitos de la norma. Esto incluye proporcionar los recursos necesarios, asegurar la capacitación del personal, implementar los programas de mantenimiento e inspección, y mantener la documentación.
• Los Trabajadores: Tienen la responsabilidad de operar los equipos de acuerdo con los procedimientos establecidos, reportar cualquier condición insegura, participar en la capacitación y utilizar el equipo de protección personal (EPP) cuando sea requerido.
• Los Organismos de Certificación y Unidades de Verificación (OCV): Actúan como terceros autorizados para realizar verificaciones del cumplimiento de la norma. Sus dictámenes son cruciales para demostrar el cumplimiento ante las autoridades laborales.

El cumplimiento de la norma no es una opción, sino una obligación legal y moral. La falta de cumplimiento puede resultar en sanciones, multas, paros de operación e, inevitablemente, en accidentes con consecuencias graves.

Más Allá del Cumplimiento: Buenas Prácticas para una Seguridad Superior

Si bien el cumplimiento de la NOM-020-STPS-2011 es fundamental, las organizaciones con una cultura de seguridad madura van un paso más allá:

• Implementación de Análisis de Modos de Falla y Efectos (AMFE): Un enfoque proactivo para identificar modos de falla potenciales y sus consecuencias, permitiendo implementar medidas preventivas específicas.
• Integración con Sistemas de Gestión de Seguridad (SGS): Vincular los requisitos de la NOM-020 con sistemas más amplios de gestión de la seguridad y salud en el trabajo, como ISO 45001.
• Uso de Tecnologías Avanzadas de Inspección: Explorar técnicas como la inspección asistida por drones, termografía, y ultrasonido avanzado para diagnósticos más precisos y eficientes.
• Cultura de Reporte de Incidentes y "Casi Accidentes": Fomentar un ambiente donde los trabajadores se sientan seguros para reportar cualquier incidente, por pequeño que sea, para aprender de ellos y evitar recurrencias.
• Capacitación Continua y Reciclaje: Mantener al personal actualizado con las mejores prácticas, nuevas tecnologías y cambios en la normativa.

La protección integral de los equipos también se fortalece con la NOM-004-STPS-1999, que establece criterios de seguridad para maquinaria y equipo en el centro de trabajo.

Conclusión: Un Compromiso Inquebrantable con la Seguridad

La NOM-020-STPS-2011 es más que un conjunto de reglas; es un compromiso con la vida humana, la integridad de las instalaciones y la sostenibilidad operativa. Para los profesionales de la industria, comprender y aplicar rigurosamente sus disposiciones es una responsabilidad ineludible. Al abordar el control de calidad y la seguridad de calderas y recipientes a presión con la diligencia que exige esta norma, no solo se evitan accidentes, sino que se fomenta un entorno de trabajo más seguro, eficiente y confiable.

Como experto técnico, mi recomendación es ver esta norma no como una carga regulatoria, sino como una guía esencial para la excelencia operativa. Invertir en la formación del personal, en el mantenimiento adecuado y en la supervisión rigurosa es invertir en la continuidad del negocio y, lo que es más importante, en el bienestar de las personas que hacen posible la operación.
