Evita Chispas y Explosiones: La NOM-022-STPS-2015 y la Seguridad Eléctrica en tu Industria

En el vertiginoso mundo de la industria moderna, la energía eléctrica es el motor que impulsa la producción, la automatización y la innovación. Sin embargo, esta misma fuerza vital, si no se maneja con el debido respeto y conocimiento, puede transformarse en un peligro latente, capaz de desencadenar chispas, incendios y, en el peor de los escenarios, explosiones devastadoras. La prevención de estos accidentes no es una opción, es una necesidad imperativa, y para ello, contamos con regulaciones específicas diseñadas para salvaguardar la integridad de los trabajadores y las instalaciones. En México, la NOM-022-STPS-2015, "Instalaciones eléctricas – Tensiones eléctricas de seguridad – Condiciones de operación", emerge como un pilar fundamental en la garantía de la seguridad eléctrica en los centros de trabajo. Para complementar las acciones preventivas, te invitamos a revisar nuestra guía de mantenimiento eléctrico seguro bajo la NOM-029-STPS-2011.

La Amenaza Silenciosa: Riesgos Eléctricos en el Entorno Industrial

Antes de sumergirnos en los detalles de la NOM-022, es crucial comprender la naturaleza de los riesgos eléctricos. No se trata solo de descargas directas que pueden causar quemaduras o paro cardíaco. Los peligros son multifacéticos y a menudo subestimados:

• Arco Eléctrico (Arc Flash): Quizás uno de los fenómenos más peligrosos y visualmente impactantes. Un arco eléctrico es una descarga de corriente eléctrica a través del aire. Cuando ocurre, libera una cantidad masiva de energía en forma de calor intenso (hasta 15,000°C, más caliente que la superficie del sol), luz cegadora, onda expansiva (presión) y gases tóxicos. Los efectos en un ser humano cercano pueden ser catastróficos: quemaduras graves, ceguera, daños pulmonares e incluso la muerte. Las causas comunes incluyen cortocircuitos, fallas de aislamiento, herramientas o equipos mal mantenidos, e incluso la limpieza inadecuada de equipos eléctricos.
• Cortocircuito: La conexión directa entre dos puntos de un circuito eléctrico que normalmente están separados por una impedancia. Esto resulta en un flujo de corriente extremadamente alto, que puede sobrecalentar cables, derretir aislantes, causar incendios y dañar equipos de manera irreparable. Los cortocircuitos a menudo son el precursor de un arco eléctrico.
• Sobrecalentamiento: La circulación de corriente excesiva a través de un conductor provoca que este disipe calor. Si la corriente es demasiado alta o el conductor está subdimensionado, el calor puede ser suficiente para derretir el aislamiento, iniciar incendios en materiales combustibles cercanos o causar la falla de componentes eléctricos.
• Chispas y Llamas: Fuentes de ignición en entornos con atmósferas explosivas (como la presencia de vapores inflamables, polvos combustibles o gases) pueden desencadenar incendios o explosiones.
• Electrocution: La exposición directa a corriente eléctrica que fluye a través del cuerpo humano. Las consecuencias dependen de la magnitud de la corriente, la ruta que toma a través del cuerpo y el tiempo de exposición, y pueden variar desde leves espasmos musculares hasta la muerte.

Estos riesgos no solo amenazan al personal, sino también a la continuidad operativa, causando daños materiales significativos, interrupciones en la producción, multas regulatorias y un impacto negativo en la reputación de la empresa. Para mitigar el riesgo de arco eléctrico, el uso de calzado dieléctrico en mantenimiento eléctrico es una medida complementaria que puede marcar la diferencia.

La NOM-022-STPS-2015: Un Marco Regulatorio para la Seguridad Eléctrica

La NOM-022-STPS-2015 establece las condiciones de seguridad que deben prevalecer en las instalaciones eléctricas de los centros de trabajo para que sean seguras en su operación. Su objetivo principal es prevenir accidentes derivados del uso y manejo de la electricidad.

¿Qué abarca la NOM-022?

La norma es extensa y detallada, pero podemos desglosarla en áreas clave:

1. Generalidades y Obligaciones del Patrón

La norma inicia definiendo el alcance y especificando las responsabilidades del patrón. Esto incluye:

• Cumplimiento: El patrón tiene la obligación de asegurar que todas las instalaciones eléctricas cumplan con lo establecido en la NOM-022.
• Evaluación de Riesgos: Se requiere realizar un análisis de riesgos para identificar los peligros eléctricos en las instalaciones y determinar las medidas de control necesarias. Esto implica, en muchos casos, el cálculo y la estimación de la energía incidente de los arcos eléctricos.
• Procedimientos de Trabajo: Establecer y documentar procedimientos seguros para las actividades relacionadas con las instalaciones eléctricas, incluyendo trabajos en tensión, trabajos fuera de tensión, y procedimientos de bloqueo y etiquetado (LOTO - Lockout/Tagout).
• Capacitación y Adiestramiento: Proveer capacitación continua al personal que opera o interacciona con instalaciones eléctricas, asegurando que comprendan los riesgos y las medidas de seguridad.
• Equipos de Protección Personal (EPP): Proporcionar el EPP adecuado y asegurar su uso correcto.
• Supervisión: Designar personal competente para supervisar las actividades relacionadas con las instalaciones eléctricas.

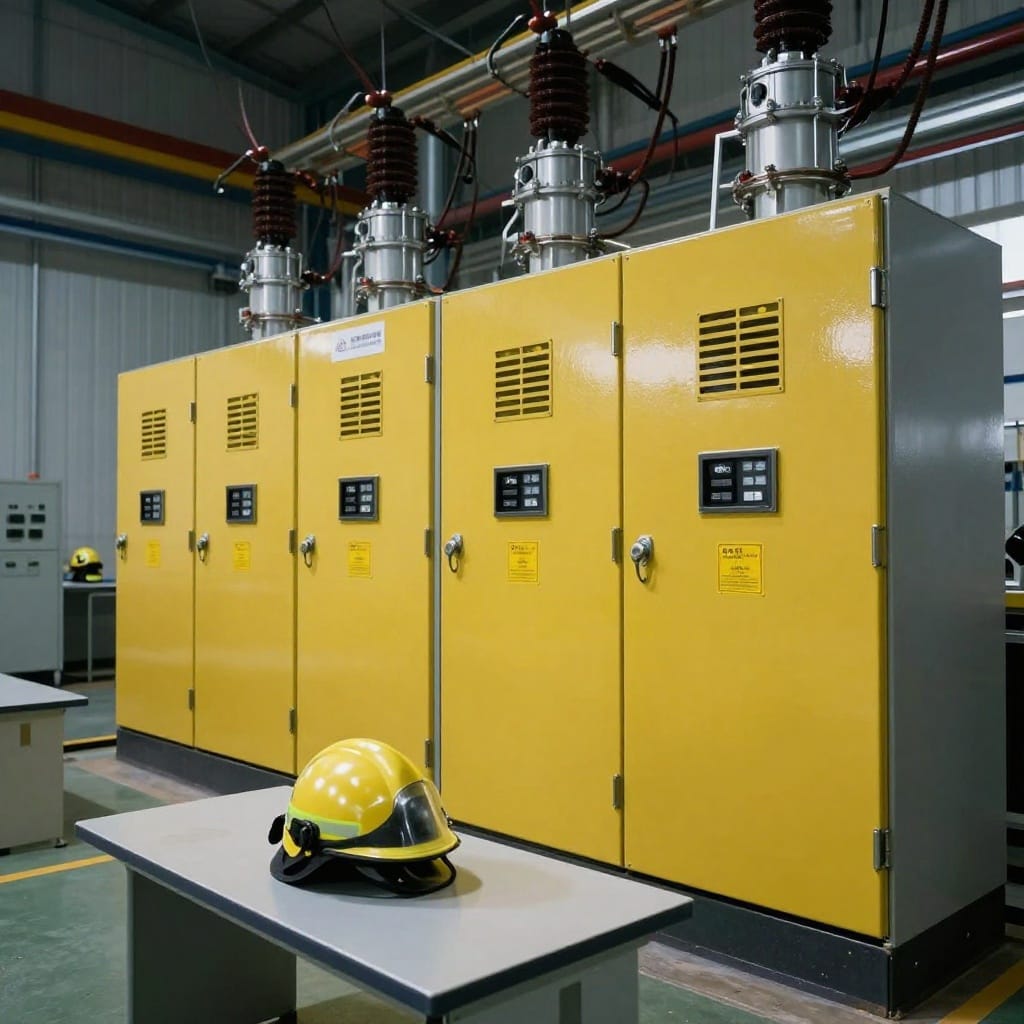

2. Instalaciones y Equipos

La norma pone un fuerte énfasis en el diseño, la instalación y el mantenimiento de las instalaciones eléctricas para garantizar su seguridad intrínseca:

• Diseño Eléctrico: Las instalaciones deben diseñarse y construirse de acuerdo con las normas técnicas aplicables, asegurando que los componentes (cables, interruptores, transformadores, etc.) estén adecuadamente dimensionados para las cargas previstas y las condiciones ambientales.
• Protección contra Sobrecargas y Cortocircuitos: Se deben instalar dispositivos de protección (fusibles, interruptores automáticos) que detecten y desconecten la corriente en caso de fallas, protegiendo así los conductores y equipos de sobrecalentamiento y daños. La correcta selección de la curva de disparo y la capacidad interruptiva de estos dispositivos es crucial.
• Puesta a Tierra: Un sistema de puesta a tierra efectivo es fundamental para la seguridad. Conecta las partes metálicas que no están diseñadas para conducir electricidad a la tierra. En caso de una falla donde un conductor energizado toque una carcasa metálica, la puesta a tierra proporciona un camino de baja resistencia para que la corriente fluya a tierra, activando rápidamente los dispositivos de protección y evitando que la carcasa se energice peligrosamente.
• Aislamiento: Todos los conductores y componentes energizados deben contar con un aislamiento adecuado para prevenir el contacto accidental y el paso de corriente a través del cuerpo humano o hacia elementos conductores no deseados.
• Condiciones Ambientales: Se deben considerar las condiciones ambientales (humedad, polvo, atmósferas corrosivas o explosivas) al seleccionar y instalar equipos eléctricos, utilizando gabinetes y componentes clasificados para dichos entornos.

3. Trabajos Eléctricos Seguros

La NOM-022-STPS-2015 dedica una sección importante a la forma en que se deben realizar los trabajos en o cerca de instalaciones eléctricas:

• Trabajos en Tensión: Siempre que sea posible, las instalaciones deben desenergizarse antes de realizar cualquier trabajo. Sin embargo, cuando esto no es factible, se deben implementar procedimientos estrictos para trabajos en tensión. Esto incluye el uso de herramientas aisladas, EPP especializado para arco eléctrico, y la designación de personal altamente calificado y autorizado. La distancia de seguridad es un concepto clave aquí.

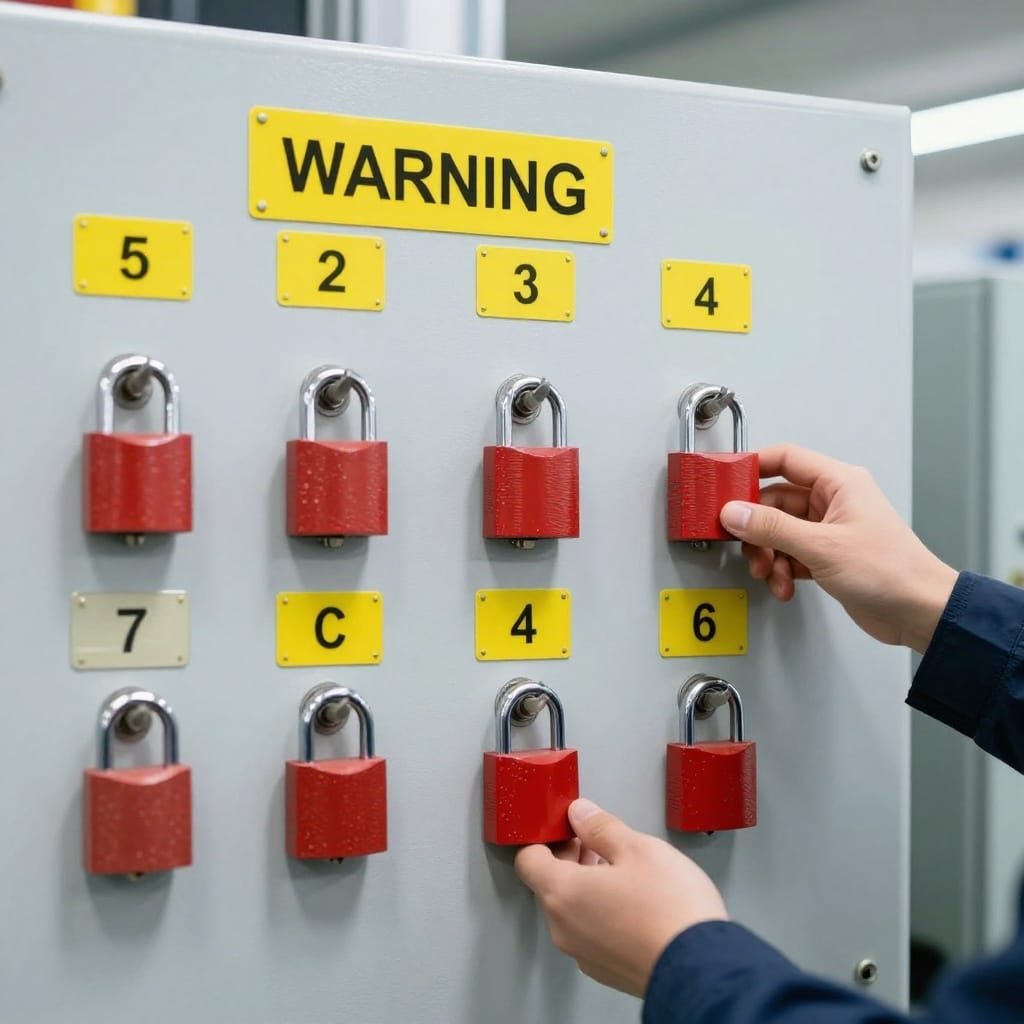

• Trabajos Fuera de Tensión (LOTO - Lockout/Tagout): Este es uno de los pilares de la seguridad eléctrica. El procedimiento LOTO asegura que la máquina o el equipo esté efectivamente aislado de todas las fuentes de energía antes de que un empleado realice tareas de mantenimiento o reparación. Implica:

  • Aviso: Informar a los operadores y al personal afectado sobre el trabajo que se va a realizar.
  • Aislamiento: Apagar la máquina o el equipo.
  • Bloqueo: Aplicar dispositivos de bloqueo (candados) a los mecanismos de desconexión de energía (interruptores, válvulas) para evitar que se vuelvan a energizar. Cada trabajador involucrado debe colocar su propio candado.
  • Etiquetado: Colocar etiquetas de advertencia identificando al trabajador que bloqueó el equipo y la razón del bloqueo.
  • Verificación: Antes de comenzar el trabajo, verificar que la energía esté completamente ausente y que el equipo no pueda ser operado accidentalmente. Esto puede implicar intentar encender el equipo o usar un multímetro para verificar la ausencia de voltaje.
  • Desbloqueo: Una vez finalizado el trabajo, remover todas las herramientas y materiales, asegurar que no haya personal en el área de peligro, retirar los candados y etiquetas, y luego restaurar la energía de forma controlada.

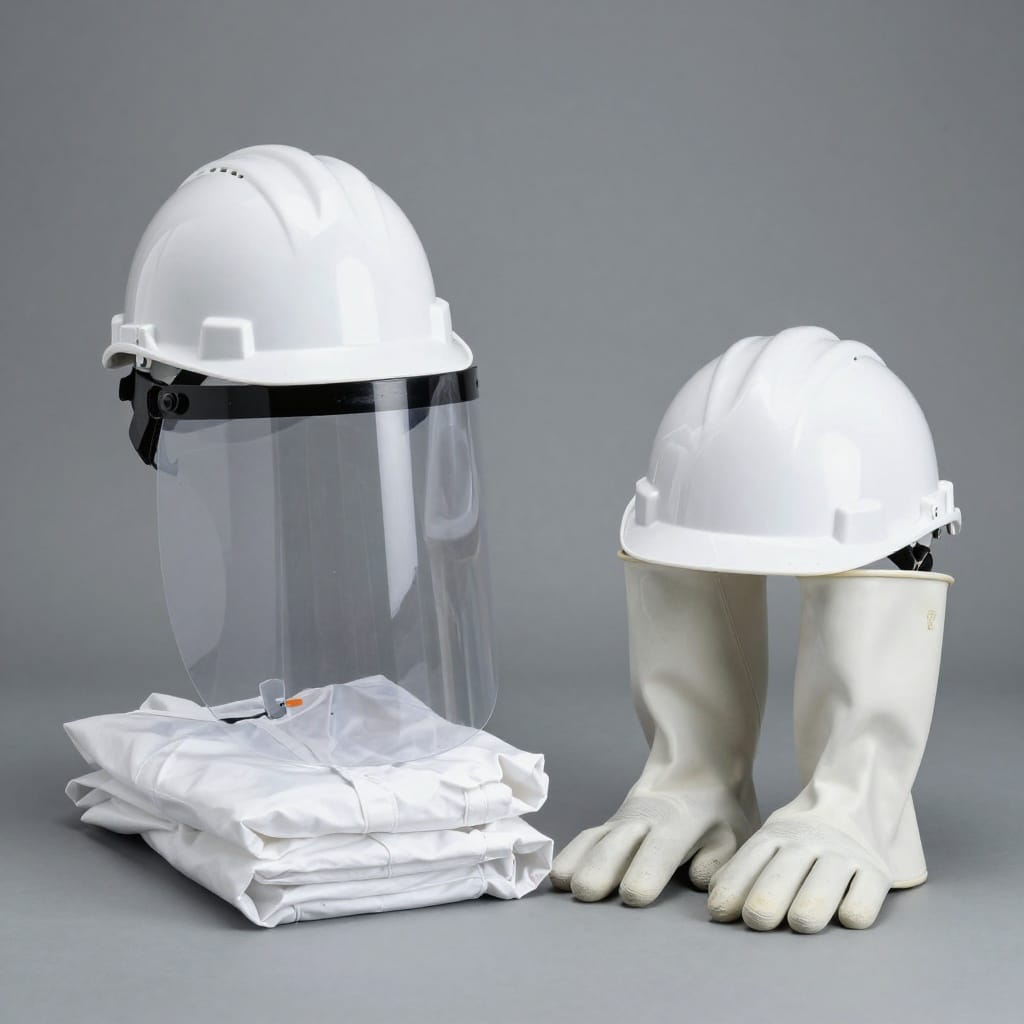

4. Equipos de Protección Personal (EPP)

La NOM-022-STPS-2015 enfatiza la importancia del EPP, especialmente en situaciones de riesgo de arco eléctrico. Para conocer más sobre la selección de estos equipos, consulta nuestra guía de EPP de vanguardia bajo la NOM-017-STPS-2008.

• Clasificación de la Ropa y Equipos: El EPP debe seleccionarse en función de los riesgos específicos y la energía incidente estimada en el lugar de trabajo. Esto incluye ropa resistente a la llama, caretas para arco eléctrico, guantes aislantes, calzado de seguridad, etc.
• Clasificación de la Energía Incidente (Arc Flash Hazard Analysis): Un análisis detallado de la energía incidente es fundamental. Se calcula la cantidad de energía que llegaría a un trabajador en caso de un evento de arco eléctrico a una distancia determinada. Este valor, medido en calorías por centímetro cuadrado (cal/cm²), determina el nivel de protección requerido para la ropa y el EPP. Las prendas y equipos se clasifican según su nivel de protección (Nivel 1, Nivel 2, etc.) en función de esta energía.
• Mantenimiento y Verificación: El EPP debe ser inspeccionado regularmente para asegurar que esté en buenas condiciones y no presente daños que comprometan su efectividad.

5. Señalización y Advertencia

Una señalización clara y visible es un componente esencial de la seguridad:

• Identificación de Riesgos: Señales de advertencia deben colocarse en puntos estratégicos para alertar sobre la presencia de voltajes peligrosos, áreas de riesgo de arco eléctrico, y la necesidad de utilizar EPP.
• Etiquetado de Equipos: Los tableros eléctricos, interruptores y otros equipos deben estar claramente etiquetados con su función, voltaje y posibles riesgos.

Implementación Práctica: Del Papel a la Realidad Industrial

Adoptar la NOM-022-STPS-2015 no es solo una cuestión de cumplimiento legal, sino una inversión estratégica en la seguridad y la productividad de tu industria. Aquí hay algunos pasos clave para su implementación:

1. Auditoría y Diagnóstico Inicial: Realiza una evaluación exhaustiva de todas tus instalaciones eléctricas. Identifica posibles incumplimientos con la norma y evalúa los riesgos específicos de cada área.
2. Elaboración de un Plan de Acción: Basado en la auditoría, desarrolla un plan detallado con plazos, responsabilidades y recursos asignados para corregir las deficiencias y mejorar las prácticas de seguridad.
3. Análisis de Riesgos de Arco Eléctrico: Contrata a profesionales calificados para realizar estudios de energía incidente. Esto te permitirá clasificar los riesgos y determinar el EPP correcto para cada tarea y área.
4. Desarrollo e Implementación de Procedimientos: Crea o actualiza procedimientos escritos para trabajos en tensión, trabajos fuera de tensión (LOTO), mantenimiento eléctrico, y emergencias. Asegúrate de que sean claros, accesibles y comprendidos por todo el personal.
5. Capacitación y Concientización Continua: El personal es tu activo más valioso. Invierte en programas de capacitación robustos que cubran los riesgos, los procedimientos seguros, el uso correcto del EPP y las acciones en caso de emergencia. La concientización debe ser un esfuerzo constante.
6. Selección y Mantenimiento de EPP: Adquiere el EPP certificado y adecuado para cada nivel de riesgo. Establece un programa de mantenimiento y reemplazo para asegurar su efectividad a lo largo del tiempo.
7. Mantenimiento Preventivo y Predictivo: Implementa un programa riguroso de mantenimiento eléctrico para detectar y corregir problemas antes de que se conviertan en fallas peligrosas. Inspecciones regulares, termografía, análisis de aceite en transformadores son herramientas valiosas.
8. Cultura de Seguridad: Fomenta una cultura donde la seguridad eléctrica sea una prioridad para todos, desde la alta dirección hasta los operarios. Anima a los empleados a reportar condiciones inseguras y a detener el trabajo si consideran que hay un riesgo inminente.

La NOM-022: Un Compromiso con la Vida

La NOM-022-STPS-2015 no es un mero conjunto de reglas; es un compromiso tangible con la vida humana y la sostenibilidad de tus operaciones. Al comprender a fondo sus requisitos y aplicarlos diligentemente, tu industria puede dar un paso gigante hacia la prevención de chispas y explosiones, garantizando un entorno de trabajo seguro y protegiendo lo más valioso: a tu gente.

Como expertos técnicos, nuestro consejo es claro: no subestimes el poder de la electricidad, pero tampoco el poder de la prevención informada. La NOM-022-STPS-2015 es tu aliada en este camino hacia una industria más segura.
